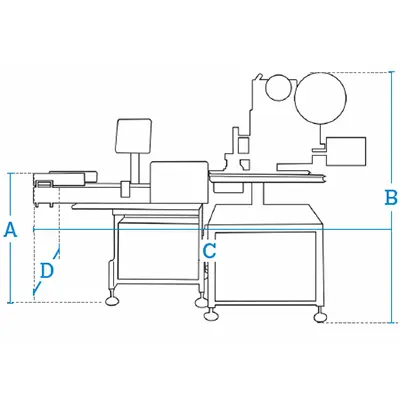

Dimensiones en mm:
- A: 850 - 950 (patas regulables)
- B: 1.750
- C: 2.850*
- D: 1.015 (para carros de A280)**
* Estas medidas corresponden a la suma de los carros de secuenciación, entrada, pesaje, separación y etiquetado en C en el modelo CLS-4500. Otros modelos, consultar. Para otras dimensiones, consultar.
** Para otras dimensiones, consultar.
Características principales
- Equipo de dimensiones reducidas que facilita su integración en líneas ya existentes.
- Cambio rápido de formato de bandejas, reduciendo los tiempos de cambio:
- Ajuste automático motorizado de las bandas, opcional.
- Admite etiquetas de hasta L340 mm.
- Opcionalmente el equipo está preparado para la aplicación superior y/o inferior de etiquetas.
- Imprime fuentes Windows y logos.
Funciones destacables
- Posibilidad de etiquetar peso-importe fijo/variable.
- Discriminación por control de peso.
- Gestión de pedidos.
- Etiquetado de totales (3 niveles).
- Trazabilidad genérica en etiqueta.
- Adaptado para cumplir con el reglamento UE 1169/2011 referente a información alimentaria.
- Códigos de barras: EAN-8, EAN-13, EAN-128, CODE 128, ITF-14, GS1 Datamatrix y GS1 Databar (hasta 4 códigos por etiqueta).
- N.º máx. de textos libres por artículo: Hasta 30.
- N.º máx. de logotipos por etiqueta: Hasta 999.
- N.º máx. fuentes: hasta 90 (tipo true type).
- N.º máx. de formatos de etiquetas: Hasta 999.
- Aguas arriba y aguas abajo (conexiones incluidas).
Pesaje
- Tipo de pesaje: Dinámico o estático.
- Alcances según dimensiones del carro de pesaje:
- 6 kg / 2 g con carro de hasta L400 x A280 mm.
- 10 kg / 5 g, 3 kg / 1 g u otros, consultar.
Sistema de etiquetado
- Tipo de impresión:
- Etiquetado en C: Transferencia Térmica (TT). Ahorrador de ribbon, opcional.
- Etiquetado superior y/o inferior: Térmica Directa (TD) o Transferencia Térmica (TT).
- Cabezal de impresión:
- Etiquetado en C: 4” de larga duración.
- Etiquetado superior y/o inferior: 4” de larga duración.
- Resolución: 8 dots/mm.
- Velocidad de impresión:
- Módulo etiquetado en C: hasta 406,4 mm/s.
- Segunda etiquetadora superior y etiquetadora inferior: hasta 250 mm/s.
- Tipo de aplicador de etiqueta:
- Etiquetado en C: contacto/arrastre.
- Etiquetado superior: soplado de aire “Air-jet®” (AA) o pistón neumático, opcional.
- Etiquetado inferior: contacto.
Etiquetas
- Dimensiones según el aplicador de etiquetas:
- Módulo etiquetado en C:
- Etiqueta en C: desde A60 x L120 mm, hasta A80 x L340 mm.
- Etiqueta superior: desde A60 x L60 mm, hasta A80 x L140 mm.
- Cabezal de etiquetado solo superior: desde A40 x L40 mm, hasta A102 x L120 mm.
- Cabezal de etiquetado inferior: desde A40 x L40 mm, hasta A102 x L120 mm.
Construcción
- Estructura: Acero inoxidable AISI 304 y aluminio anodizado.
- Cubierta protectora de la etiquetadora en C (opcional): Acero inoxidable AISI 304, con protección en ambientes húmedos.
- Bandas (en carros de: secuenciación, entrada, pesaje y separación): Rígidas o elásticas de poliuretano en función del alcance de la máquina, con aprobación FDA.
- Consola (en carro de entrada):
- Material: acero inoxidable.
- Teclado “qwerty” y display LCD gráfico retroiluminado.
- Guiadores: Incluye guiadores de producto estándar en el carro de secuenciación y en el carro de separación.
Comunicaciones a PC
- Ethernet TCP/IP.
Software de PC
- DIS: para configuración de la máquina, gestión de los datos recibidos y copia de seguridad de datos (LBS).
- DLD: para diseño gráfico de etiquetas.
- Herramientas de integración: ver apartado software.
Alimentación
- Eléctrica: 230 V y 50 Hz.
- Aire: máx. 150 l/min (a 6-8 bar).
Consumo de energía
- 1,25 kW.
Posibilidad de integración con otros equipos
- Detectores de metales Dibal MD-5000.
- Impresoras con protocolo ZPL.
